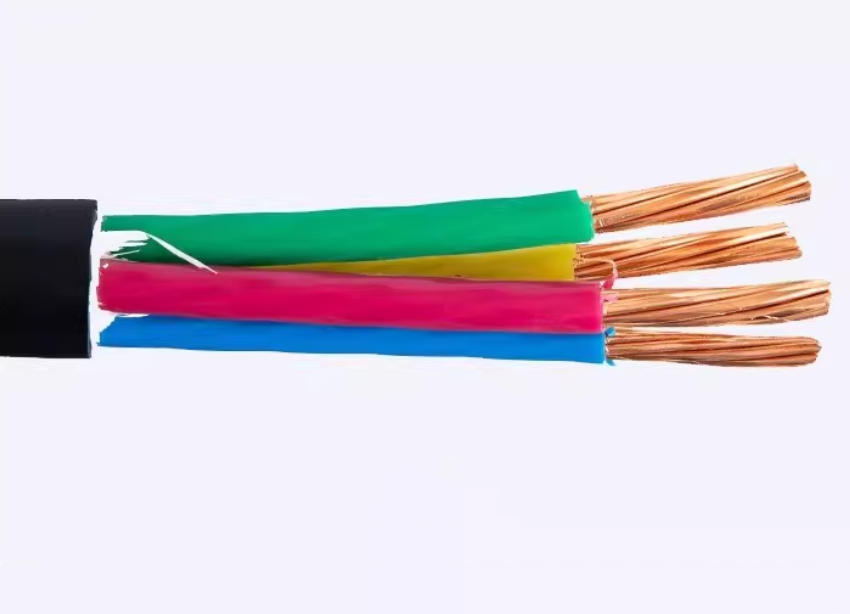

10kV电力电缆型号、名称详解

是否经常遇到各种电缆产品型号不知道表示具体什么意义。如YJV32-8.7/10 3×300 GB/T 12706.3-2020中各字母、数字表示什么意思，型号里哪些面默认的未在型号力采用数字或字母体现出来？怎么正确表达出自己要使用的电缆型号，下面针对此小编整理编辑与大家分享。

..................................................

1产品的表示方法

一般电力电缆产品一般用型号、规格和相应的规程编号表示。

电力电缆型号一般依次由燃烧特性或防白蚁特性（若有）、绝缘、导体、金属屏蔽、内护层（包括内衬层、隔离套）、铠装层和外护套的代号构成。型号中有数字代号的电缆外护套，数字前的文字代号表示内护层。

电力电缆规格用相应的额定电压、导体芯数、导体标称截面积/铜丝屏蔽（如果有）标称截面积表示。

要想了解电缆产品的型号、名称及意义，那就需要了解其型号内各种相应的意义及表示方法。

..................................................

2型号表示方法

按产品的表示方法和排列顺序分别介绍型号中各种采用什么，用什么符合表示。

2.1绝缘

聚氯乙烯绝缘——V

交联聚乙烯绝缘——YJ

乙丙橡胶绝缘——E

硬乙丙橡胶绝缘——EY

2.2导体

铜导体——（T）省略不写

铝导体——L

铝合金导体——LH

2.3金属屏蔽

铜带屏蔽——（D）省略不写

铜丝屏蔽——S

铝合金带屏蔽——HL

2.4内护层

聚氯乙烯绝缘——V

聚乙烯或聚烯经护套——Y

弹性体护套——F

金属箔复合护层——A

铅套——Q。

注1：护层代号包括内衬层和隔离套等。

2：弹性体护套包括氯丁橡胶、氯磺化聚乙烯或类似聚合物为基的护套混合料。

2.5铠装

双钢带铠装——2

细圆钢丝铠装——3

粗圆钢丝铠装——4

（双）非磁性金属带铠装——6

非磁性金属丝铠装——7

铝合金带联锁铠装——S

注1：非磁性金属带包括非磁性不锈钢带、铝或铝合金带等。

2：非磁性金属丝包括非磁性不锈钢丝、铜丝或镀锡铜丝、铜合金丝或镀锡铜合金丝、铝或铝合金丝等。

2.6外护套

聚氯乙烯外护套——2

聚乙烯或聚烯烃外护套——3

弹性体外护套——4

注：弹性体外护套包括氯丁橡胶、氯磺化聚乙烯或类似聚合物为基的护套混合料。

2.7其他

纵向阻水结构——Z

燃烧特性——ZR（分A、B、C、D类）

防白蚁特性——FY

10kV及以下挤包绝缘电力电缆常用型号见下表（点击放大阅读）

..................................................

3规格

电力电缆规格一般用额定电压、导体芯数、导体标称截面积/铜丝屏蔽（如果有）标称截面积表示。

额定电压是电缆设计和电性能试验的基准电压。根据《高压电缆选择导则》JB/T 8996-2014，三相交流系统用的电力电缆和附件的额定电压用U0/U（Um）标识。

U0表示电缆设计用的导体对地或金属屏蔽或金属套之间的额定工频电压有效值。

U表示缆设计用的任何两个导体间的额定工频电压有效值（。

Um表示任何两个导体间的最高工频电压有效值。

额定电压相关数值见下表：

表交流电力电缆电缆的电压值单位：kV

电力电缆一般采用单芯或3芯。

电力电缆导体标称截面积（mm2）因为电压等级及芯数不用约有差异，电力电缆导体标称截面积（mm2）主要为：

25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200、1400、1600

4标准

《额定电压1 kV（Um=1.2 kV）到35 kV（Um=40.5 kV）挤包绝缘电力电缆及附件第2部分：额定电压6 kV（Um=7.2 kV）到30 kV（Um=36 kV）电缆》（GB/T 12706.2-2020）

《额定电压1 kV（Um=1.2 kV）到35 kV（Um=40.5 kV）铝合金芯挤包绝缘电力电缆第2部分：额定电压6 kV（Um=7.2 kV）到30 kV（Um=36 kV）电缆》（GB/T 31840.2-2015）

5产品表示方法

按产品的表示方法和排列顺序，若我们根据顺序表示下列一种电缆产品：

防白蚁特性，用FY表示

交联聚乙烯绝缘，用YJ表示

铜导体，用T表示,省略不写

铜带屏蔽，用D表示,省略不写

聚氯乙烯绝缘内护层，用V表示

双钢带铠装层，用2表示

聚氯乙烯绝缘外护套，用2表示

额定电压，若为8.7/10kV

电缆芯数，若为3芯

电缆导体标称截面，若为120 mm2

使用标准，10kV铜芯应该采用的是《额定电压1 kV（Um=1.2 kV）到35 kV（Um=40.5 kV）挤包绝缘电力电缆及附件第2部分：额定电压6 kV（Um=7.2 kV）到30 kV（Um=36 kV）电缆》（GB/T 12706.2-2020）

根据以上描述，既为防白蚁、额定电压为8.7/10kV、3芯、铜导体、导体标称截面积120 mm2、交联聚乙烯绝缘、铜带屏蔽聚氯乙烯内护层钢带铠装聚氯乙烯外护套电力电缆，其型号表示为：

FY-YJV22-8.7/10 3×120 GB/T 12706.2-2020

从上面型号中，我们前面阐述的铜导体、铜带屏蔽未在其产品型号中体现，这是因为这2种在其产品型号中一般省略不写，特别是铜带屏蔽，产品型号中未体现不代表没，刚开始接触电缆的一定要注意，如果按产品的表示方法和排列顺序中未体现的，就是可以省略不写的部分内容，一定要牢记。以上型号各表示的意义，按产品的表示方法和排列顺序。
